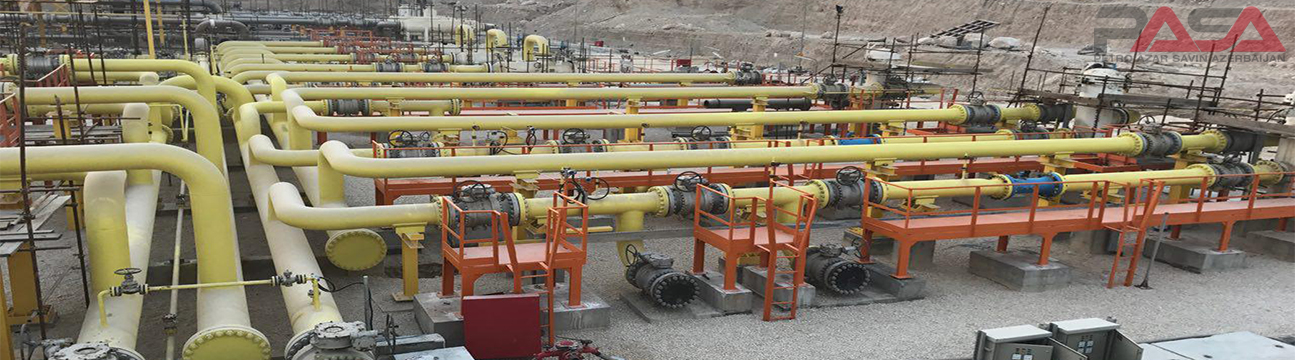

ایستگاه اندازه گیری و تقلیل فشار گاز
گاز طبیعی پس از استخراج و پالایش مسیر خطوط انتقال را با فشاري معادل Psi 1000 طی میکند تا به نقاط مختلف کشور و مبادي مصرف برسد. اما بدیهی است که این فشار به هیچ عنوان فشار مناسبی براي استفاده در صنایع، تأسیسات و تجهیزات نمیباشد. بنابراین براي قابل استفاده کردن آن ناگزیر از کاهش فشار آن به اندازه مورد نیاز هستیم. این عملیات کاهش فشار در ایستگاههایی موسوم به «ایستگاههاي تقلیل فشار» صورت میگیرد.
ایستگاه های تقلیل فشار گاز بخش مهمی از سیستم گازرسانی بوده که با اشکال و تجهیزات متفاوت طراحی و نصب میگردند و با پیشرفت علوم و فن آوری ساخت این تجهیزات به طور مرتب تغییر و ارتقا مییابد.
درادامه با انواع ایستگاههاي تقلیل فشار آشنا میشویم.
انواع ایستگاه هاي تقلیل فشار گاز
ایستگاه دروازه شهري (City Gate Station: C.G.S)
این ایستگاه ها معمولاً از خطوط انتقال منشعب میگردند، بنابراین فشار ورودي آنها همان فشار خط انتقال است که به لحاظ انشعاب گیري از خطوط انتقال آنها را میتوان در زمره ایستگاه هاي بزرگ محسوب نمود. این ایستگاه ها دارای رگولاتور یا دستگاه کاهنده بوده و با کاهش فشار از1000psi به حدود 250psi ، بیشتر در ورودی شهرها مورد استفاده واقع میشود. در این نوع ایستگاه از دو رگولاتور استفاده میشود.
ایستگاه حاشیه شهری (T.B.S) و ایستگاه تقلیل فشار گاز ناحیه ای (D.R.S)
ایستگاه های نوع TBSکه از مخفف Town Board Station گرفته شده است، علاوه بر فیلتر و کنتور، دارای رگولاتور یا دستگاه کاهنده فشار بوده وبا کاهش فشار از 250 psiبه 60psi ، استفاده میگردد. در این نوع ایستگاه از یک رگولاتور استفاده میشود. این نوع ایستگاهها براساس ظرفیتشان بیشتر در مبادی ورودی گاز در شهرهای کوچک و روستاها یاجهت استفاده درشبکه داخلی صنایع و واحدهای تجاری ومسکونی بزرگ نصب میگردند.
ایستگاه هایTBSاز دو قسمت با کلاسهای 300 و150 تشکیل میشوند که قسمت ورودی ایستگاه کلاس 300 و قسمت خروجی کلاس 150 است.
ایستگاه های اندازه گیری و تقلیل فشار (M.R.S)
معمولاً ایستگاه هایی که از فشار خط تغذیه و یا شبکه انشعاب گیري و یا در طی یک مرحله به شکست فشار منتهی میگردند و در ضمن عملیات اندازه گیري حجم نیز در آنها از اهمیت خاصی برخوردار است.
ایستگاههای تقلیل فشار نوعCGS- TBS
این نوع ایستگاه ها ترکیبی از دو نوع ایستگاهCGSو ایستگاهTBSاست و دارای یک رگولاتور اضافی است که طبیعتا میبایست در دومرحله، فشار را کاهش دهد. این ایستگاه فشار را از1000psi به حدود 60psi می رساند. در این نوع ایستگاه از 3 رگولاتور استفاده میگردد.
ایستگاه تقلیل فشار (R.S)
یک عنوان کلی که معمولا در ایستگاه هاي تقلیل فشار از Psi 60 به 2، 15 و 30 Psi استفاده میگردد.
ایستگاه های اندازه گیری (M.S)
ایستگاه هایی که در آنها فقط عملیات فیلتراسیون و اندازه گیري حجم گاز تحویلی انجام میگردد و در فشارهاي 1000، 250 و 60 Psi وجود دارند.
ایستگاه های کابینتی
به طور کلی ایستگاه ها از نظر شکل ظاهری، بسته به موقعیت محل نصب، شرایط جوی منطقه ونیاز متقاضی میتوانند در دو نوع مسطح وکابینتی تولید شوند. ایستگاههای کابینتی نسبت به ایستگاههای مسطح فضای کمتری اشغال میکنند.
